正确消除中开泵轴向力的方法

点击次数:   更新时间:19/07/14 10:01:07     来源:www.sderbeng.com关闭分    享:

  双吸中开泵的使用在我们的工业生产中是比较常见的,关于设备的轴向力问题可能大家都不是很清楚,今天我们就来简单的了解双吸中开泵轴向力出现的原因及解决办法:
  一、双吸中开泵的轴向力:
  1、轴向力产生的原因:
  因吸排液口压力不等也使并非完全对称的叶轮两侧所受液体压力不等,从而产生了轴向力。叶轮两侧液体压力假如不计轴的截面积也不考虑叶轮旋转对压力分布的影响作用在叶轮上的力为轮盘受的力和轮盖受的力的差值,转化为计算式就是出口压力和进口压力差值与叶轮轮盖的面积的乘积,因为出口压力始终大于进口压力所以当双吸中开泵旋转起来就一定有了一个沿轴并指向入口的力作用在转子上。

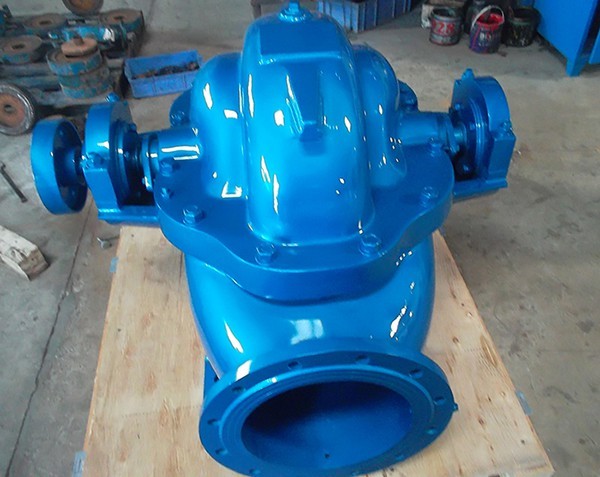

双吸中开泵


  2、轴向力产生的问题:
  不平衡的轴向力会加重止推轴承的工作负荷,对轴承不利同时轴向力使泵转子向吸入口窜动,造成振动并可能使双吸中开泵叶轮口环摩擦使泵体损坏。
  二、正确消除双吸中开泵的轴向力:
  1、双吸中开泵的安装通常都是平衡盘和叶轮的对称的方法,单级泵一般是在叶轮上开平衡孔当然还有在叶轮轮盘上安装平衡叶片的方式来平衡轴向力。
  2、虽然我们要求的是消除轴向力,但假如完全消除了也会造成转子在旋转中的不稳定,所以双吸中开泵在设计的时候,会设计出30%的量让轴承来抵消,这就是为什么泵非驱动端轴承通常都是角接触轴承的原因。
  关于双吸中开泵轴向力的问题大家都有所了解了吧,如果通过上面的介绍大家还是没有了解清楚的话可以咨询我们哦。
