「图」双吸中开泵型号及结构说明

点击次数:   更新时间:21/06/10 18:42:06     来源:www.sderbeng.com关闭分    享:

  双吸中开泵结构简单,易安装易维修,型号多样,质量过硬。下面,我们通过详细的说明来展开介绍有关其型号和结构说明。



双吸中开泵型号说明及结构」:

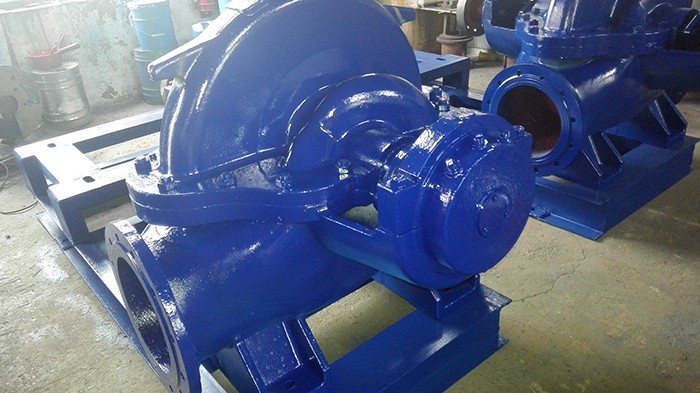

双吸中开泵



一、双吸中开泵概述:


  双吸中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。用盱输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0°C~80°C,允许进口压力0,6MPa。


二、双吸中开泵起动、停止和运行:


  1、起动与停止:
  起动前,转动泵的转子,应该轻滑均。
  ②关闭出水闸阀,向泵内注不(如无底阀则用真空泵抽空弓I水)要保证泵内充满水,无空气漓存。
  ③如果泵上装有真空表或压动表关闭其与泵相连接的旋基再起动电动机待转速正常后再打开;然后逐渐打开出水闸阀,如流置过大,可以适当地关小闸阀进行调节;反之流量过小时将闸阀开大。
  ④均地拧紧填料压盖上的压紧螺母,使液体成滴状漏出同时注意填料腔处的升。
  ⑤当停止水泵运转时要先关闭真空表及压励表的旋塞和出水管路上的闸阀然后关闭电动机的电源如所处环境的温度较低时,则应将泵体下部的四方螺塞打开去掉水以免冻裂。

  ⑥长期停止使用时应拆开水泵将另件上的水擦干,在加工表面涂上防锈油保管好。


双吸泵

  2、运转:
  ①水泵轴承度不应超过75°C。
  ②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3—1/2为宜。
  ③填料磨损可适当压紧填料压盖若磨损过多应加以更换。
  ④定期柁轴器部件注意电机轴承温升。
  ⑤运转过程中如发现异常声或其他不正常的声音时,应立即停车检?其原因加以消除。
  ⑥不得任意提高水泵的转速,但可以降低转速使用如本型泵额定转速为n流量为Q,扬程为H,轴功率为N,降低转速为n1,降速后流量扬程轴功率分别为Q1、H1和N1,其相互关系可用下列公式迸行换算:

  公式


三、双吸中开泵型号说明:


  10SA-6JA
  10-吸入口径被25除(即进口直径为250mm)
  S-双吸水平中开式离心泵
  6-比转数被10除化整的约数
  J-表示额定转速变化
  A-表示叶轮外径一次变化,A、B、C……依次类推300S-19A300-吸入口径300mm:
  S-双吸水平中开式离心泵
  19-设计点扬程

  A-表示叶轮外径再一次变化,A、B、C……依次类推


四、双吸中开泵结构型式:


  中开式离心泵为卧式安装,泵壳于轴心线水平分开,上部为泵盖,下部为中开式离心泵体,吸入口和吐出口均在泵轴线下方的泵体上,中开泵中间线与轴线垂直,检修时不需拆卸进水和出水管路,即可揭开泵盖,取出转子部件。轴封为用软填料密封或机械密封。

中开泵


五、双吸中开泵旋转方向:


  从电机端向泵看,SA型泵为逆时针方向旋转,即吸入口在左,吐出口在右。xxxS-xx型泵为顺时针方向旋转,即吸入口在右,吐出口在左。也可根据用户要求将驱动端移到泵的另一端,此时,转向和吸入、吐出口方向均与上述相反。


六、双吸中开泵参数范围:


  流量Q72~10800m³/h

  扬程H11~140m


  双吸中开泵优点多多,具有扬程高、流量大等特点,应用广,用途广。而更多参数知识,还请各位用户耐心等候,小编陆续为您带来介绍。
